受託測定

measurement
計測サービス事業をご紹介します。

精密寸法測定、部品評価、リバースエンジニアリング
様々な検査・受託測定ニーズに対応します。

近年、求められる品質基準は高まり、比例して検査負担も増加しています。最近では検査をアウトソーシングして検査業務を効率化・省力化することも多くなりました。私たちは、受託測定企業として高精度な寸法測定サービスを提供し、様々な測定ニーズに対応しています。また、第三者受託測定企業としてご利用いただくことで、「検査の公平性」を実現できます。加工部品の調達で培ってきた加工部品に対する「高い専門性」と「検査ノウハウ」で確かなデータをご提供します。
  • 計測部品例

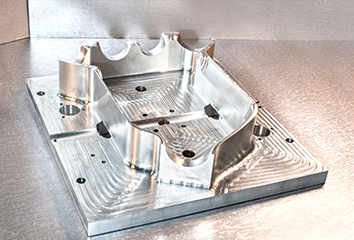

    • ・金属切削部品
    • ・樹脂成型品(射出成型品)
    • ・アルミダイカスト
    • ・自動車部品
    • ・金型、治具
    • ・ゲージ類
    • ・プレス成型品
    • ・ゴム製品
  • 測定方法
    • ・三次元測定

    • ・幾何公差測定

    • ・画像寸法測定

    • ・スキャンモデリング

    • ・表面粗さ測定

    • ・材質・成分分析

    • ・硬さ試験

    • ・他、各種測定
検査機器

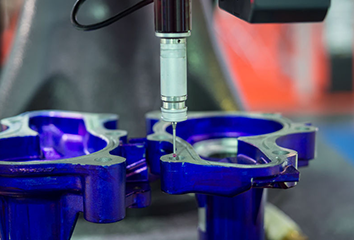

  • 三次元測定機

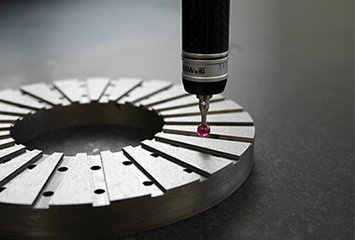

    三次元測定は、プローブの先に付いた球状のスタイラス(接触子)を製品に接触させて座標点を取る接触式の測定機などを用いて、三次元方向(X・Y・Z)の測定を行います。幾何公差測定などのノギスでは測定できない高度な寸法測定を高精度に行うことができます。
    三次元測定機
    製品名 メーカー 測定可能領域
    CNC 三次元測定機 Crysta-Apex S7106 ミツトヨ X700×Y1000×Z600mm
    三次元測定機 Crysta-Plus M574 ミツトヨ X500×Y700×Z400mm

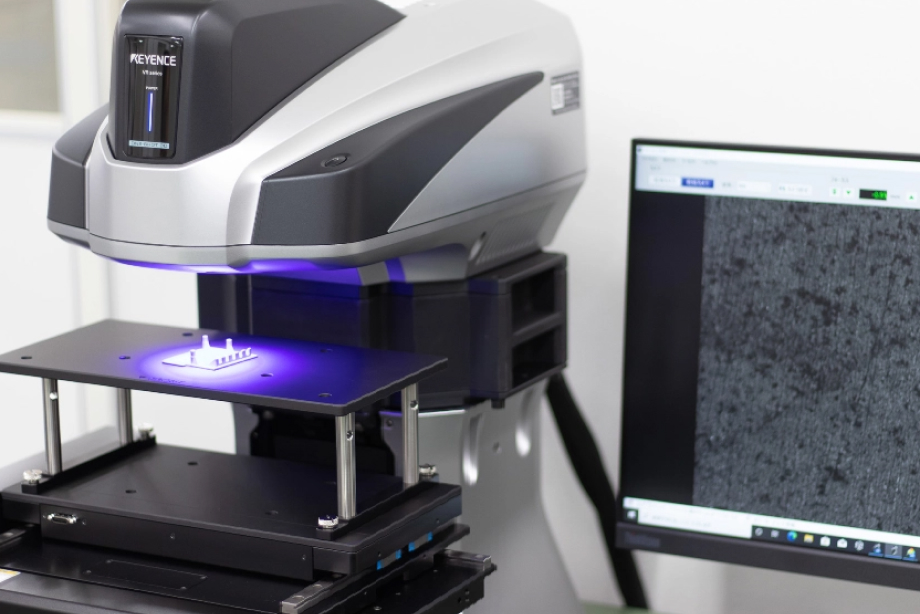

  • 3Dスキャナ型三次元測定機

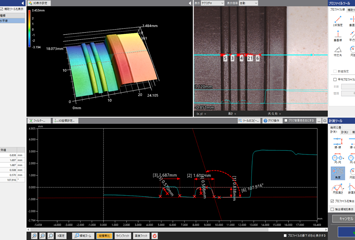

    非接触式の三次元測定機も保有しています。360°全方位3D スキャニングを行い測定します。仮想線や曲線(R測定)、角度や肉厚などの計測も可能です。また、CADデータやOK品と比較することで、比較対象との差分を数値化し確認することができます。
    3Dスキャナ型三次元測定機
    製品名 メーカー 測定可能領域
    3Dスキャナ型三次元測定機 VL-350 キーエンス 倍:φ300mm×H200mm
    高倍:φ70mm×H50mm

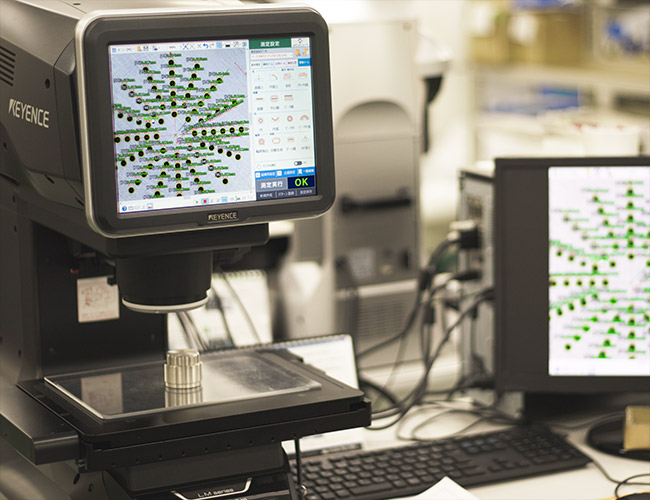

  • 画像寸法測定器

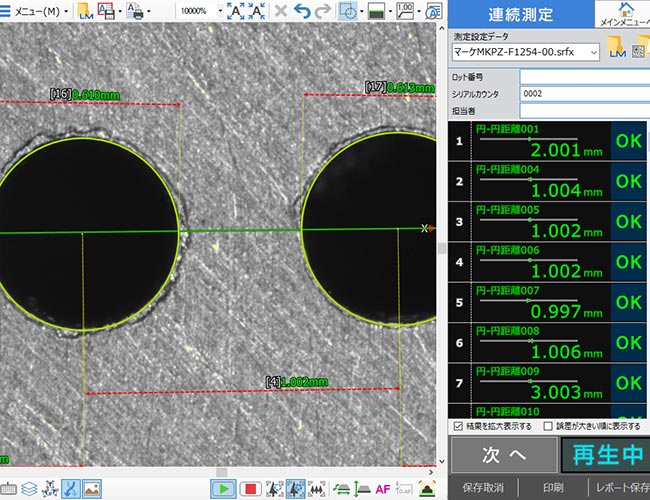

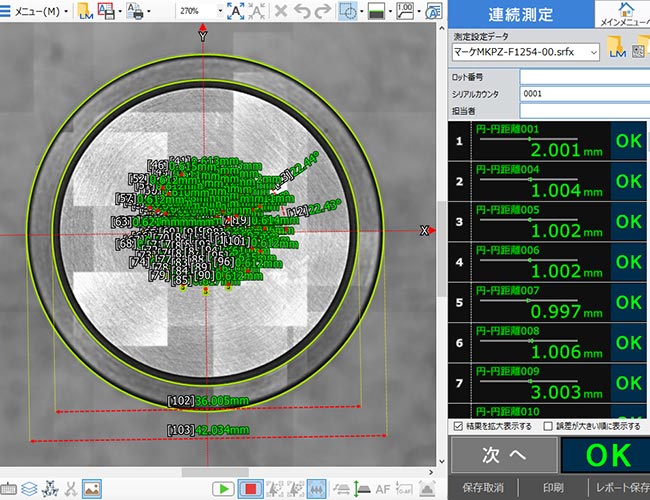

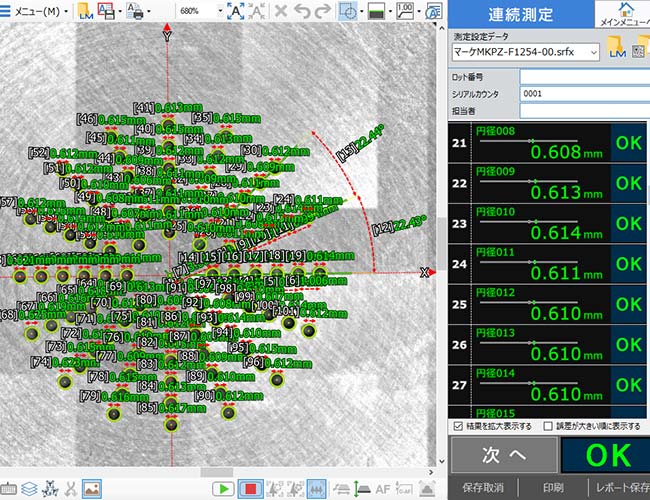

    画像寸法測定は、投影された画像から寸法測定、幾何公差測定、高さや深さなど様々な測定を瞬時に行うことができます。また、製品の複数個所を一度に測定でき、検査員による測定精度にバラつきが出ないなどメリットが多数あります。
    画像寸法測定器
    製品名 メーカー 測定可能領域
    画像寸法測定器 LM-1100 キーエンス X225×Y125×Z75mm(耐荷重7㎏)
    画像寸法測定器 IM-7030 キーエンス X190×Y90×Z75mm(耐荷重7.5㎏)
    画像寸法測定器 IM-6225 キーエンス X95×Y45×Z30mm(耐荷重2㎏)
  • 真円度・円筒形状測定機
    真円度測定は、主に真円度・円筒形状測定機を用いて測定します。回転テーブルに製品を載せ、スタイラス(接触子)を接触させて測定します。真円度、円筒度はもちろん、同軸度、平行度、平面度、直角度、円周振れ、全振れの幾何公差測定が可能です。突起や部分円形状であっても測定が可能です。
    真円度・円筒形状測定機
    製品名 メーカー 測定可能領域
    真円度・円筒形状測定機 RA-2200AS ミツトヨ 最大測定径o300mm
  • 評価形表面粗さ測定機
    表面粗さ測定は、主に表面粗さ測定機を用いて測定します。加工品の表面に触針を当ててなぞり、その際の起伏(凹凸)をデータ化し測定します。接触式の測定は明瞭な形状波形が得られる点がメリットです。外観、光沢、摩擦力、密着性、接着性、気密性など美観だけでなく機械効率を管理する為に必要な測定です。
    評価形表面粗さ測定機
    製品名 メーカー 測定可能領域
    評価形表面粗さ測定機 SV-3200S4 ミツトヨ Z軸の最小分解能 0.0001μm
    (測定範囲8μm)
  • 成分分析機
    金属成分分析は、鋼材に含まれる元素の定量分析を行い、材料識別などを検査します。指定材料、相当品の使用確認やリバースエンジニアリングの際の材料特定、生産現場での異材・異物混入がなかったかの確認など、使い方は様々です。0.006% から炭素を分析できる他、ステンレス、アルミなども分析可能です。鉄、炭素、アルミニウム、銅、チタン、ニッケル、窒素、亜鉛、コバルト、鉛、マグネシウム、リン、硫黄、ホウ酸、錫と多様な元素の測定に対応します。
    成分分析機
    製品名 メーカー
    可搬型個体金属発光分光分析装置 SPECTOROTEST アメテック
  • ロックウェル硬さ試験機
    ロックウェル硬さ試験は、ダイヤモンド圧子を試料に押し付けることでできる圧痕の深さから硬さを測ります。
    熱処理後の金属部品に焼きが入っているか(硬くなっているか)確認するために使用することが多いです。ロックウェル硬さ試験は、焼入れ、焼き戻し、浸炭処理、窒化処理の試験に最適です。
    ロックウェル硬さ試験機
    製品名 メーカー 測定可能領域
    ロックウェル硬さ試験機 HR-110 ミツトヨ 最大試料寸法
    奥行165×高さ180mm
  • 偏心度測定ゲージ
    偏心度測定(同心度測定)は、偏心度測定機などを用いて測定します。ダイヤルゲージを当てながら製品を回転させ、振れの最大値と最小値を測定し最大差が偏心度となります。三次元測定機でも偏心度測定が可能です。
    偏心度測定ゲージ
    製品名 メーカー 測定可能領域
    偏心度測定ゲージ B-10 ユニバーサルパンチ社 ワーク径3.1~25mm
    ワーク長さ5~102mm
  • デジタルハイトゲージ
    デジタルハイトゲージでは、基準面(定盤)からの高さを測定できます。当社保有モデルでは、1/100mm、最大高さ700mmと400mmまで測定可能な2機種を保有しており、幅広い製品に対応が可能です。
    デジタルハイトゲージ
    製品名 メーカー 測定可能領域
    デジタルハイトゲージ700 TESA Z700mm
    デジタルハイトゲージ400 TESA Z400mm
  • ピンゲージ
    ピンゲージ
    メーカー:アイゼン
  • 栓ゲージ
    栓ゲージ
    メーカー:測範社
  • ねじゲージ
    ねじゲージ
    メーカー:第一測範製作所
    ※管用ねじゲージも保有
  • ブロックゲージ
    ブロックゲージ
    メーカー:ミツトヨ
  • 三点マイクロメータ
    三点マイクロメータ
    メーカー:ミツトヨ
  • 各種マイクロメータ
    各種マイクロメータ
    メーカー:ミツトヨ
事例紹介
  • □ 樹脂成型品(射出成型品)、金属成形品(MIM)の型検データの作成
  • □ アルミダイカスト(鋳造品)の検査

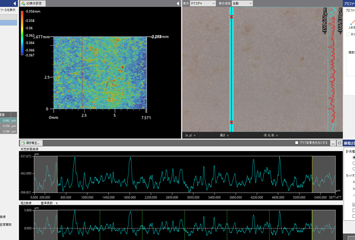

  • □ 平面の反りやうねり、面全体の凹凸測定
  • □ 図面の無い部品をスキャンモデリング、図面製作から加工まで対応
  • □ 金型部品(プレス品)の測定
  • □ 量産部品の全数検査
  • □ 幾何公差に対して仕上がり精度の確認
  • □ 炊飯器窯の目盛りの位置計測

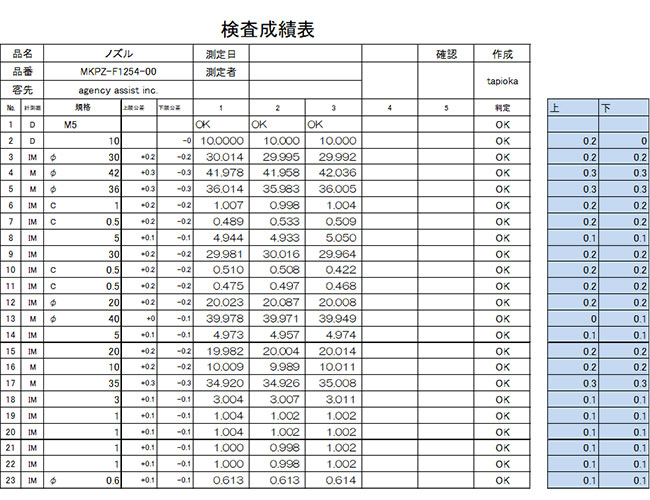

※ 検査データの支給は、当社指定もの、またはご指定のフォーマットにも対応ができます。
  • 量産前の樹脂成型品の測定
    量産前の樹脂成型品の測定

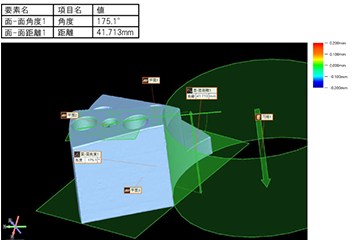

  • 精密寸法測定(面の角度・距離)
    精密寸法測定(面の角度・距離)
  • 金型の検査
    金型の検査
日本全国各地よりご依頼をいただいております。
お気軽にお見積り・ご相談くださいませ。
