板金/レーザー/溶接加工

板金/レーザー加工/溶接加工について

試作・少量の板金加工を得意としています。アルミニウム、鉄、ステンレスに於けるレーザーカット、タレパン、ベンダー、溶接等、高品質な板金加工品を製作します。超薄板の精密板金加工品から簡単な板金加工品まで様々あります。塗装、シルク印刷等、表面処理まで込みでお受けできます。
加工品の一例
  • スイッチカバー|SUS304|溶接|ヘアライン仕上げ

    スイッチカバー|SUS304|溶接|ヘアライン仕上げ

    名称 スイッチカバー
    材質 SUS304
    寸法 x:190mm×y:65mm×z:240mm
    備考 板金溶接、ヘアライン仕上げ
    用途 省力化機器のスイッチカバー

    こちらの製品はSUSを使用した板金と溶接加工品です。半導体省力化機器のライン装置にあるスイッチ部のカバーです。装置の一番外側につく部品のため、精度はもちろん、外観にも着目してヘアライン仕上げで製作しました。材料手配から加工、表面処理など、複数工程が必要な製品でも一括でお任せください。

  • 駆動部カバー|SUS304(2B)|溶接|バフ仕上げ

    駆動部カバー|SUS304(2B)|溶接|バフ仕上げ

    名称 駆動部カバー
    材質 SUS304(2B)
    寸法 x:100mm×y:100mm×z:270mm
    備考 板金溶接、バフ仕上げ
    用途 自動機の駆動部メンテナンスカバー

    こちらの製品はSUS304 2B材を使用したライン自動機の駆動部メンテナンスカバーです。日々のメンテナンスを考慮し、可動部が目視できるように製作しました。外観を意識しつつ、日々の業務効率化に貢献しています。このような板金溶接部品もお任せください。

  • フレーム|SUS304

    フレーム|SUS304

    名称 フレーム
    材質 SUS304
    寸法 308mm×35mm×17mm t1.0mm
    備考 ー
    用途 圧入機構成部品

    圧入機のベースとなる部品ですが、軽量化するために、t1.0mmのステンレス材を使用しました。コの字に曲げていて上部パーツとしっかり締結しているので、強度は確保できています。

  • 機器カバー|SUS304(2B)

    機器カバー|SUS304(2B)

    名称 機器カバー
    材質 SUS304(2B)
    寸法 x:280×y:62mm×t:2mm
    備考 ー
    用途 車両系装置部品カバー

    機器カバー用に製作した板金加工品です。レーザーにて、95mmの長穴が4箇所、φ7mmが6箇所、φ35mmが1箇所加工されております。同様の製品を100個製作致しました。図面1枚、部品1個から対応できます。表面処理、塗装、研磨など、工程が長い製品でも一括でお任せ下さい。

  • 引戻金具|SUS304

    引戻金具|SUS304

    名称 引戻金具
    材質 SUS304
    寸法 46mm×20mm×18mm t1.0mm
    備考 ー
    用途 圧入機構成部品

    圧入後、原点へ戻す際に必要な部品です。それほど力がかからない部分なので、ステンレス材のt1.0㎜を採用しました。レーザーカット後に曲げ加工を加えたという工程なので、費用的に抑えることができ、製作時間も大幅に節約することができました。このような複数工程が必要な部品もお任せください。

  • 装飾プレート|SUS304|無電解Niメッキ

    装飾プレート|SUS304|無電解Niメッキ

    名称 装飾プレート
    材質 SUS304
    寸法 x200mm×y110mm×z2mm
    備考 ―
    用途 展示会見本用のサンプル部品

    展示会等の見本部品として、ステンレスのプレートを社内で作図し、国外の協力企業様に加工いただきました。中央パターンの2㎜間隔のスリットもレーザーできれいに抜かれています。

  • 溶接フランジ|SUS304|酸洗い込み

    溶接フランジ|SUS304|酸洗い込み

    名称 溶接フランジ
    材質 SUS304
    寸法 φ160×L150mm
    備考 酸洗い込み
    用途 洗浄機のシャフト結合

    ステンレスのボス付きフランジです。ボスはシャフトをフランジに結合させるための部分を指しますが、今回は加工工程を旋盤加工と溶接加工で分けて完成させています。φ160の台座と同じ丸材でボスを切り出す方法ではなく、溶接で接合することでコストダウンが図れます。オーバーサイズの不要な材料選定となる図面は、弊社より加工方法の変更などコストカットのご提案をさせて頂くことがございます。

  • ベース用シム|SUS304|t0.1~

    ベース用シム|SUS304|t0.1~

    名称 ベース用シム
    材質 SUS304
    寸法 x70mm×y30mm t0.1~
    備考 ベトナム調達
    用途 搬送装置の軸受箱の芯だし

    t0.1、0.2、0.5、1.0と薄板のバリエーション違いで各300ロット製作しています。搬送装置を組み立てする際の芯だし用として、注文いただきました。形状の異なる複数の軸受箱に対応出来る様、厚みにバリエーションを出されています。ベトナムの協力企業様とも提携しているため、中ロット、大ロットの製作も可能です。

  • 薄板カバー|SUS304

    薄板カバー|SUS304

    名称 薄板カバー
    材質 SUS304
    寸法 φ80mm×t:1.5mm
    備考 ー
    用途 半導体製造装置組込み部品

    半導体製造装置用の精密板金加工品です。ステンレス、アルミをレーザー加工で仕上げています。レーザー加工は、高精度且つ、スピーディーに加工できます。複雑形状でも難なく加工できる点やバリの発生が少ない為、仕上がりがきれいな点もメリットです。

  • スイッチ固定カバー|SECC|t:1.6mm

    スイッチ固定カバー|SECC|t:1.6mm

    名称 スイッチ固定カバー
    材質 SECC
    寸法 x:150mm×y:100mm×z:120mm
    備考 t:1.6mm
    用途 コントロールパネル用外枠

    SECC 鋼板(電気亜鉛メッキ鋼板)を使用した板金加工品です。t1.6の鋼板に対して、レーザーで抜き加工、ブレーキプレスで曲げ加工を施しております。鉄以外にもアルミ、ステンレスの板金加工、レーザー加工も一括で承ります。薄板や極薄板への精密板金加工までお任せ下さい。

  • 位置決めプレート|SUS304

    位置決めプレート|SUS304

    名称 位置決めプレート
    材質 SUS304
    寸法 L:200mm×t:0.5mm
    備考 ー
    用途 長穴利用・微調整用押え

    SUS304 ステンレス材 のレーザー加工による、薄板板金加工です。 極薄ステンレス材による板厚バリエーションやサイズ違いも 全て弊社にて加工させて頂きます。

  • ブラケットカバー|SPCC

    ブラケットカバー|SPCC

    名称 ブラケットカバー
    材質 SPCC
    寸法 t:2mm
    備考 ー
    用途 簡易規格固定用ブラケット

    SPCC 冷間圧延鋼材、SUS304 ステンレス材 の薄板板金加工品です。 曲げ、溶接、仕上げ、等々簡単な構造の物ですが、日々数多くご注文を頂いている製品です。弊社ではこの様な薄板板金加工品も承れます。 簡単なものでも図面1枚、部品1個から対応致します。

  • ノズルパイプ|SUS304|鋼管

    ノズルパイプ|SUS304|鋼管

    名称 ノズルパイプ
    材質 SUS304
    寸法 L:300mm
    備考 鋼管
    用途 省力化機器流体部品

    SUS ステンレスパイプ材 を用いた旋盤加工+板金加工+溶接加工品です。 この様な複合的な加工も一括手配で承れます。

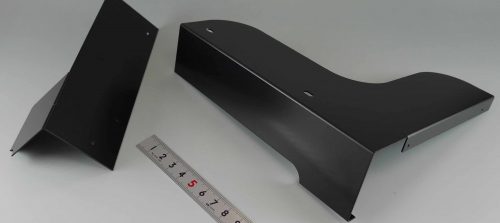

  • 装置外装保護カバー|SPCC|焼付塗装

    装置外装保護カバー|SPCC|焼付塗装

    名称 装置外装保護カバー
    材質 SPCC
    寸法 t:1mm
    備考 焼付塗装
    用途 外観用焼付塗装部品

    SPCC(薄板・鉄材)でプレス曲げ板金加工後、焼き付け塗装を施しています。
    装置外装部の保護カバーとして製作された薄板板金加工品です。この様な高精度・多品種少量の薄板板金加工+焼き付け塗装などのご用命も一括手配で承れます。

  • 軽量化保護板|SUS304|点付溶接|酸洗い|バフ仕上げ

    軽量化保護板|SUS304|点付溶接|酸洗い|バフ仕上げ

    名称 軽量化保護板
    材質 SUS304
    寸法 x:400mm×y:150mm×z:100mm
    備考 点付溶接、酸洗い、バフ仕上げ
    用途 重量物の軽量化、保護部強度向上

    SUS304 ステンレス材、パンチングメタルt1(千鳥型)を使用しております。レーザーカット、曲げ加工、点付溶接、酸洗い、バフ仕上げにて製作しています。

  • 洗浄用槽網|SUS304|溶接|組立て

    洗浄用槽網|SUS304|溶接|組立て

    名称 洗浄用槽網
    材質 SUS304
    寸法 x:300mm×y:300mm×z:75mm
    備考 溶接、組立て
    用途 洗浄機簡易移送用

    某大手半導体メーカー様よりご依頼頂いた、生産設備部品の洗浄用メッシュ網カゴです。SUS304 ステンレス材でメッシュ網を細かく溶接し補強フレームと共に組立しております。この様な溶接構造体の加工品のご用命も承れます。
