ヘリサート(インサート)挿入加工

ヘリサート(インサート)挿入込みで、部品加工から表面処理、精密検査まで承ります。

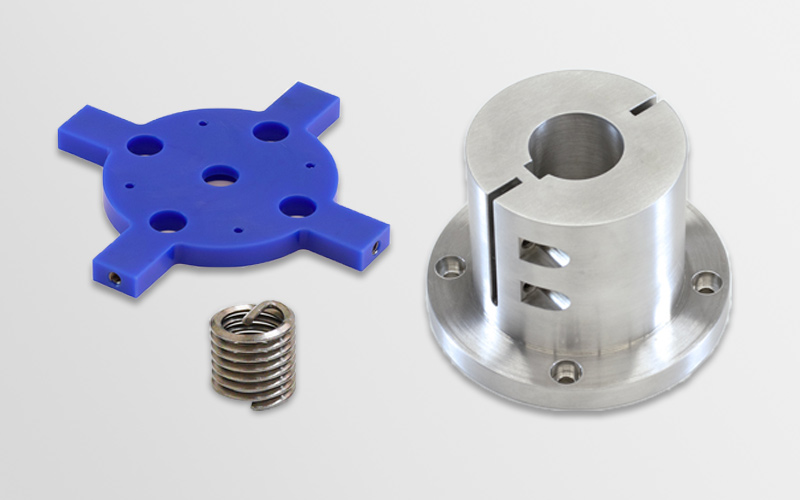

加工部品調達からヘリサート(インサート)挿入加工まで一括対応

アルミ・樹脂加工部品

アルミから樹脂まで材質問わず対応

弊社ではヘリサート(インサート)挿入込みの部品調達を数量1個から承っております。 アルミから樹脂まで幅広い材質のワークに挿入加工が可能で、表面処理から工程ごとの精密検査まで徹底しております。 ヘリサート挿入込みの部品手配先をお探し方やヘリサート挿入作業に手が回らないお客様をサポートいたします。

ヘリサート(インサート)を挿入するときに以下のお悩みはありませんか?

  • お悩み01
    ピッチが飛んで、よく失敗する

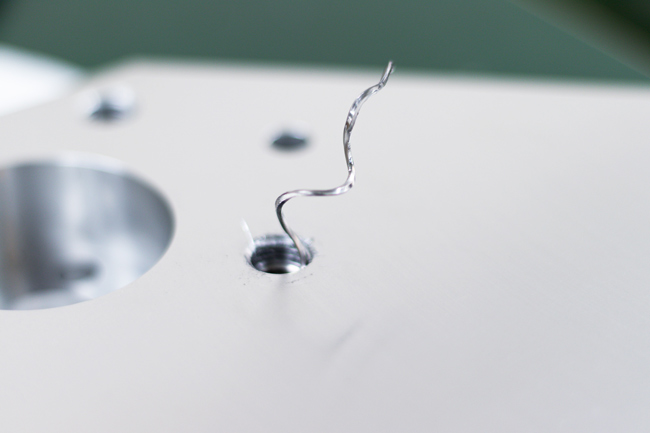

    ヘリサート(インサート)挿入の失敗例
    タング有りのヘリサート(インサート)を挿入するとき、ねじ入口のピッチが飛ぶことが多く、挿入するワークも傷つく場合が多いです。挿入後はタングを折る必要があり、失敗した際はヘリサートを引き抜き、ネジ山を切り直す必要があります。
  • お悩み02
    ヘリサート挿入込みの部品手配先がない

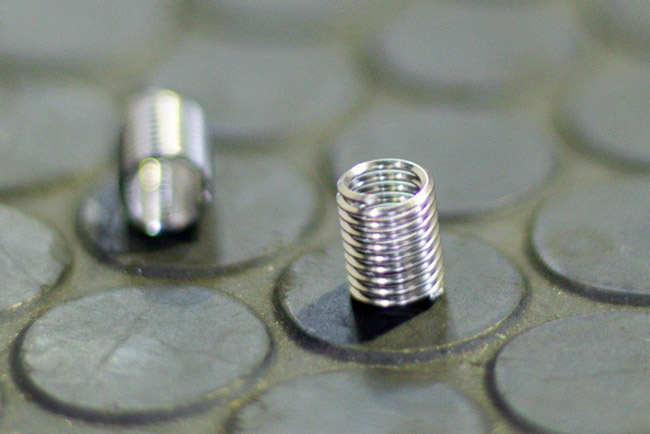

    タングレスヘリサート(インサート)
    部品加工の依頼先ではヘリサート(インサート)挿入加工まで対応していないので、さらに外注するかご自身で挿入加工をすれば必然的に納期が長くなります。 また、挿入後に表面処理をするとヘリサートが溶けるなど、手配先が増えると発生する問題も多いです。

▼弊社が解決します!

  • 精度良くヘリサート(インサート)挿入可能

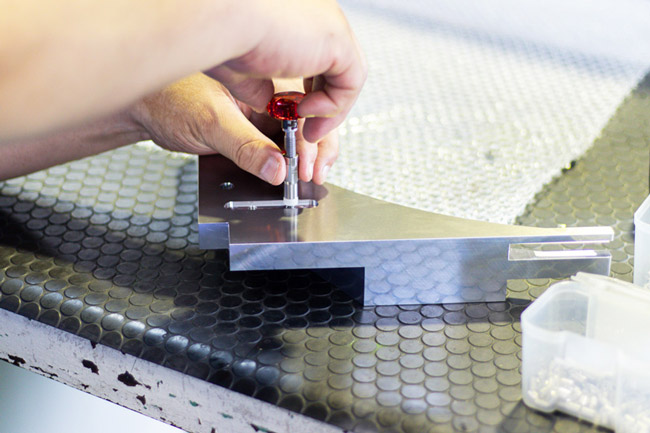

    タングレスヘリサート挿入
    弊社ではタングレス・タングありのヘリサート(インサート)を挿入しています。特にタングレスのヘリサートでは、ピッチが飛びにくくゲージの検査も必要無くなるため、 スピーディーな挿入が可能です。ワークも傷つくことがないなど利点も多く品質が良い部品の提供が可能です。
  • 安心の部品加工から一括対応

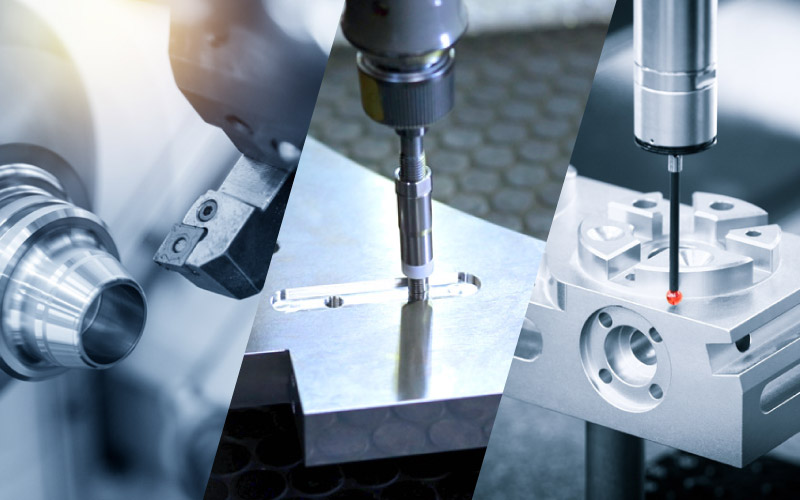

    全工程一括対応
    部品加工、ヘリサート(インサート)挿入、表面処理、精密検査まで全工程を一括対応。数量も1個から量産まで依頼可能です。 部品の製作は、国内外の協力企業1,110社から最適な加工先に手配し、お客様の手間を削減、コストなどの要望にも柔軟に対応いたします。

弊社の強み

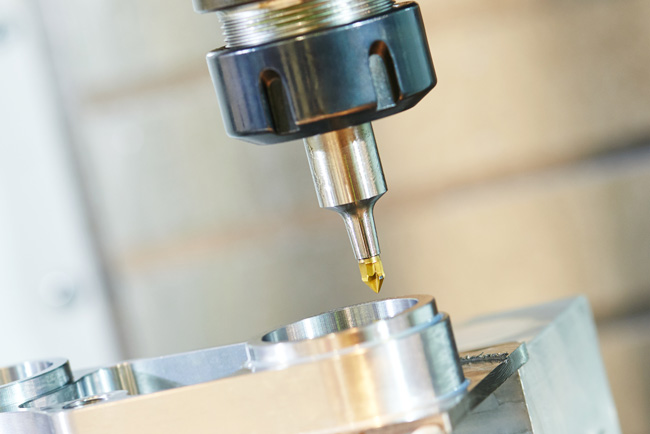

面取り

品質

弊社ではヘリサート(インサート)挿入後に、ねじのピッチが飛ばないようヘリサートタップを開ける前に面取りを行っています。 また、部品加工・表面処理・ヘリサート挿入後の検査を徹底しており、お客様の加工部品の品質を確保しております。

POINT
  • 下穴→面取り→専用タップ→ヘリサート(インサート)挿入

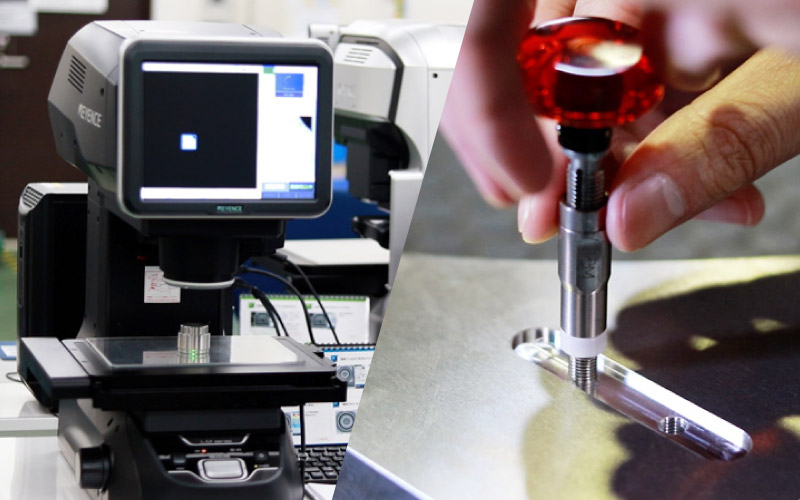

  • 加工後は、自社の品質管理センターにて精密検査
ヘリサート(インサート)挿入から検査まで対応

加工からヘリサート(インサート)挿入、表面処理、検査まで一括対応

部品加工からアルマイトなどの表面処理も含めてまとめて対応致します。 ヘリサート(インサート)が溶けないように表面処理後にヘリサート挿入を行います。 加工・表面処理・ヘリサート挿入は協力企業様が行い、そのあと弊社の品質管理検査センターにて精密検査を実施。 ご依頼頂いた部品の品質をダブルチェック検査により担保しております。

POINT
  • 加工協力企業様と2重の検査を実施することで品質管理に特化
  • 全ての工程を一括対応するため、部品調達にかかる手間を削減

対応範囲

材質 ねじサイズ
アルミニウム A2017
A5052
A5056
A6063
M3~M10
樹脂 MCナイロン(MC901相当品含む)
ベークライト
ポリアセタール(POM・ジュラコン®)
PEEK
M3~M10
タフピッチ銅(C1100) M3~M10

※詳細につきましては、図面と合わせてご相談ください。 また、上記に記載のない材質・サイズついてもお気軽にご相談ください。

加工実績

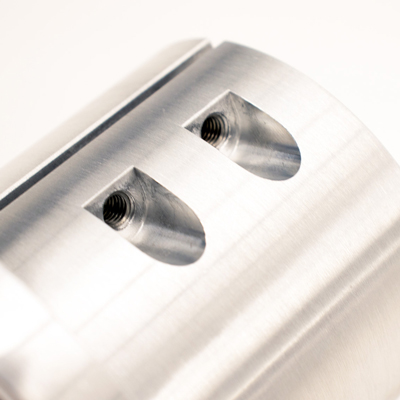

アルミフランジ ヘリサート(インサート)挿入箇所

アルミフランジ

材質 A5052
サイズ φ100mm×L70mm
用途 シャフト固定部品
加工内容 旋盤加工×キー溝加工×硬質アルマイト
ヘリサート(インサート):M5 - 2Dx4箇所

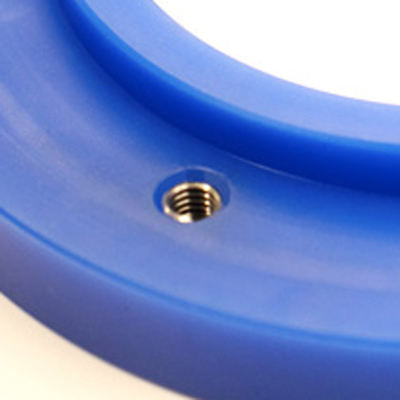

樹脂フランジ ヘリサート(インサート)挿入箇所

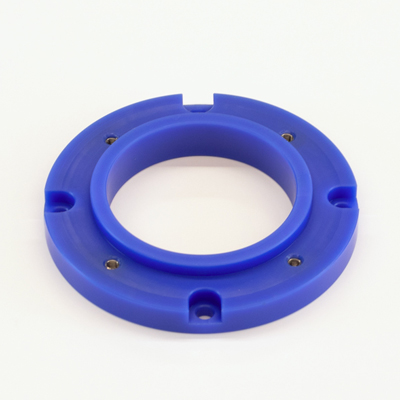

樹脂フランジ

材質 MCナイロン
サイズ φ70mm×L15mm
用途 軸受け用フランジ
加工内容 旋盤加工
ヘリサート(インサート):M4 - 2.5Dx4箇所

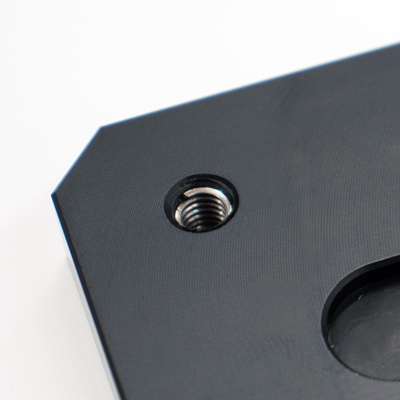

位置決めブロック ヘリサート(インサート)挿入箇所

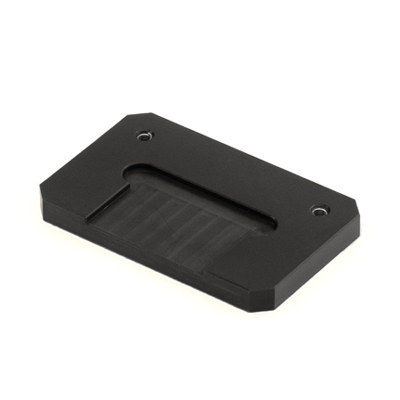

位置決めブロック

材質 POM(黒)
サイズ X80mm×Y50mm×Z8mm
用途 搬送ラインのワーク固定
加工内容 マシニング加工
ヘリサート(インサート):M4 - 2Dx2箇所

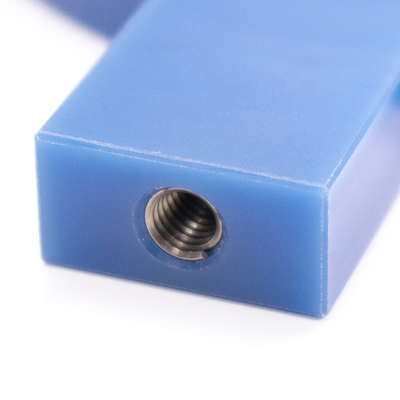

固定用ホルダー ヘリサート(インサート)挿入箇所

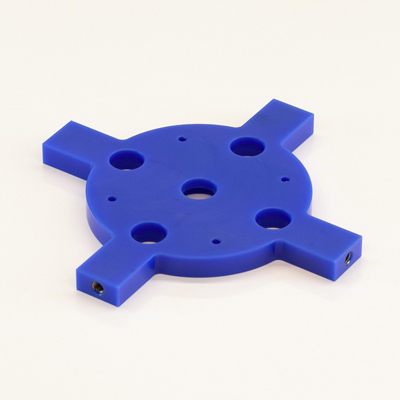

固定用ホルダー

材質 MCナイロン
サイズ X140mm×Y140mm×Z10mm×φ90mm
用途 展示会用の見本部品
加工内容 マシニング加工
ヘリサート(インサート):M5 - 2Dx4箇所
