樹脂/プラスチック切削加工

樹脂/プラスチック切削加工について

PEEK、テフロン、MCナイロン、POM等、樹脂・ゴムの切削加工に対応します。半導体製造装置メーカー様をはじめ、医療、食品、産業と幅広い業界の部品加工、試作・開発案件等をお受けしています。
加工品の一例

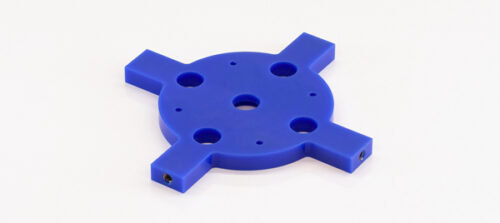

  • 固定用ホルダー|MCナイロン|ヘリサート挿入

    固定用ホルダー|MCナイロン|ヘリサート挿入

    名称 固定用ホルダー
    材質 MCナイロン
    寸法 φ90mm x140mm×y140mm×z:10mm
    備考 ヘリサート
    用途 ヘリサート見本部品

    展示会等の見本部品として、MCナイロンの固定用ホルダーを社内で作図し、海外の協力企業様に加工いただきました。一貫して固定部のヘリサートを挿入しています。MCナイロンをはじめとしたエンジニアリングプラスチック(エンプラ)スーパーエンプラの切削加工実績が多数ございます。樹脂の部品手配でお困りの際はお任せください。

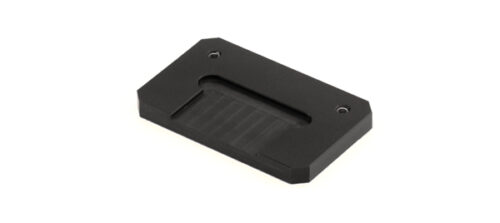

  • 位置決めブロック|POM(黒)|ヘリサート挿入

    位置決めブロック|POM(黒)|ヘリサート挿入

    名称 位置決めブロック
    材質 POM(黒)
    寸法 x80mm×y50mm×z8mm
    備考 ヘリサート
    用途 搬送ラインのワーク固定

    材質にPOMを使用したブロックです。POMは耐摩擦が強く、長期にわたる寸法安定性に優れています。ヘリサート(インサート、エンザート)込みの部品加工もお任せください。樹脂、金属と材質問わず対応させて頂きます。

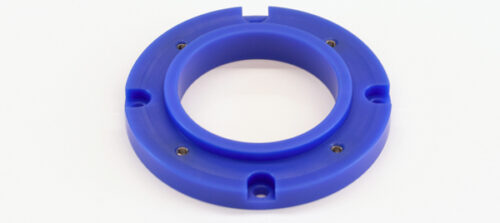

  • 樹脂 フランジ|MCナイロン|ヘリサート挿入

    樹脂 フランジ|MCナイロン|ヘリサート挿入

    名称 樹脂 フランジ
    材質 MCナイロン
    寸法 小径φ70mm×L15mm
    備考 ヘリサート
    用途 軸受け用フランジ

    MCナイロンはプラスチック素材の中においても耐衝撃性や耐摩耗性が高く、最も多用される素材の一つです。強度はもちろん、軽量化も実現できるということでMCナイロンを選択されています。MCナイロンは比較的、ひずみが出にくい樹脂ではありますが、はめこみ部に指定されていた真円度公差も高い基準で加工されています。又、樹脂へのヘリサート挿入は加工者による差が出やすいですが、きれいに挿入されています。

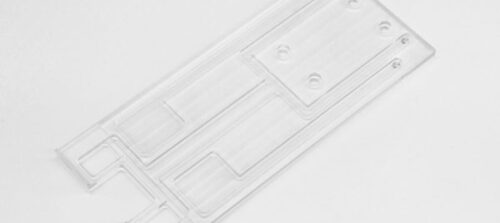

  • 流動部視認試作部品|PMMA|試作

    流動部視認試作部品|PMMA|試作

    名称 流動部視認試作部品
    材質 PMMA
    寸法 x:100mm×y:234mm×z:8mm
    備考 試作
    用途 研究用試作機用

    PMMA(アクリル)を使用した切削加工品です。 透明性が高い材料で認知されていますが、撥水性や耐衝撃性にも優れています。当社では、PC(ポリカーボネート)のご用意もございます。アクリルよりも耐衝撃性、耐久性がより高い特徴があります。部品の使用用途、必要な特性、価格を考慮し材料のご提案も可能です。

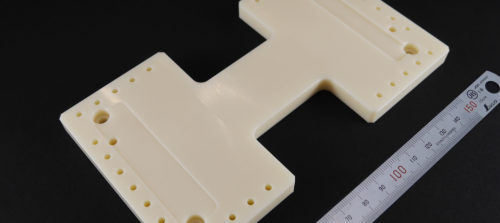

  • 樹脂プレート|ABS

    樹脂プレート|ABS

    名称 樹脂プレート
    材質 ABS
    寸法 x:140mm×y:60mm×z:8mm
    備考 ー
    用途 部品保持部軽量化部品

    ABSを使用した切削加工品です。ABS樹脂は機械的性質のバランスも良く、加工性や硬度、耐衝撃性に優れている材質です。強度がある為、機械部品としても多用されています。フライス、マシニング加工、旋盤加工にも対応しており角物から丸物まで製作が可能です。

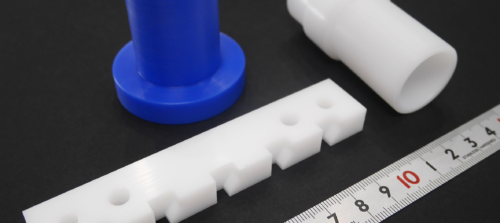

  • 治具|POM/PTFE/MCナイロン

    治具|POM/PTFE/MCナイロン

    名称 治具
    材質 POM/PTFE/MCナイロン
    寸法 ー
    備考 ー
    用途 搬送用ロボット用治具一式

    半導体装置、食品設備部品、医療機械など樹脂部品の製作も様々お受けします。素材は、エンジニアリングプラスチック、汎用プラスチック等、幅広く取り揃えております。射出成型品ではなく、切削にて加工しています。その為、量産よりかは多品種で小ロットを得意としています。試作、開発品の樹脂切削はお任せ下さい。

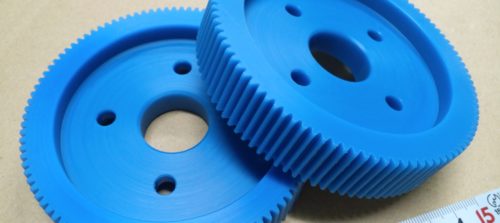

  • 試作歯車|MCナイロン(MC901)

    試作歯車|MCナイロン(MC901)

    名称 試作歯車
    材質 MCナイロン(MC901)
    寸法 φ100mm
    備考 ー
    用途 搬送用ロボット用ギア

    MCナイロンを使用したギア加工品です。MCナイロンは強度、耐熱性、耐薬品性などの性能があり多分野で活躍する汎用性のあるエンジニアリングプラスチックです。摺動性MCナイロンや導電性MCナイロンなどのグレードにも対応可能です。

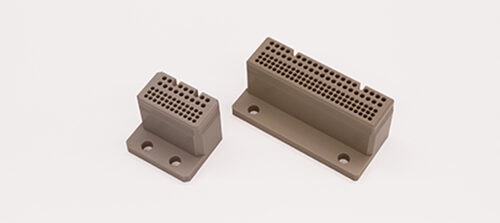

  • ピンホルダー|PEEK

    ピンホルダー|PEEK

    名称 ピンホルダー
    材質 PEEK
    寸法 x:40mm×y:25mm×z:30mm
    備考 ー
    用途 半導体製造装置用

    某大手半導体製造装置メーカー様からのご依頼で、スーパーエンプラ系樹脂のPEEK材(PK-450)によるピンホルダーの加工を承りました。 PEEK材の樹脂加工は弊社の中でも多く、得意分野のお仕事です。 弊社では、この様なエンジニアリングプラスチック加工品のご用命も承れます。

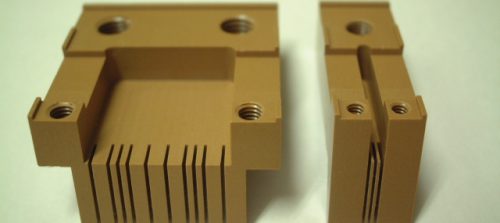

  • チャッキング爪|スミカスーパーS1000

    チャッキング爪|スミカスーパーS1000

    名称 チャッキング爪
    材質 スミカスーパーS1000
    寸法 φ10mm
    備考 ー
    用途 半導体製造装置用

    某半導体メーカー様よりご依頼頂きました、半導体製造装置用、絶縁性スーパーエンジニアリングプラスチックによる製品チャッキング爪の製作を承りました。スミカスーパーS1000(旧通称:エコノール)を用いた超精密切削樹脂加工です。 スリット部は0.7mmに1/100mm台の寸法公差を指示され実際の加工には特殊なメタルソーを用いて技師が工夫し加工致しました。

  • 搬送プレート|MCナイロン(MC703HL)|摺動性グレード

    搬送プレート|MCナイロン(MC703HL)|摺動性グレード

    名称 搬送プレート
    材質 MCナイロン(MC703HL)
    寸法 φ130mm
    備考 摺動性グレード
    用途 半導体製造装置用

    某半導体メーカー様よりご依頼頂き、半導体製造装置用摺動性グレードMCナイロンのMC703HL(クオドラントポリペンコ社製材料)による製品搬送プレートの製作を承りました。MC703HLは低摩擦係数ですべり特性・摺動性に優れ、製品の搬送やスライダー系の用途に用いる事で製品を傷めずに無潤滑で摺動効果を維持できます。

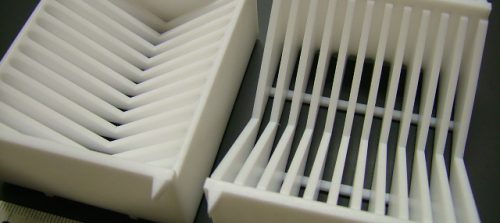

  • ケース|PTFE

    ケース|PTFE

    名称 ケース
    材質 PTFE
    寸法 x:90mm×y:53mm×z:40mm
    備考 ー
    用途 半導体ウェハー保管用

    某半導体メーカー様よりご依頼頂き、ウェハー保管用の樹脂製トレーの製作を承りました。4弗化テフロン材(PTFE)を用いた精密切削加工による製品です。歪みも公差ズレも無く、しっかりとウェハーを整列させ、尚且つ傷付ける事も無い完璧な仕上がりです。弊社では、この様な4弗化テフロン材(PTFE)、3弗化テフロン材(PCTFE)での精密マシニング加工のご用命も一括手配で承れます。

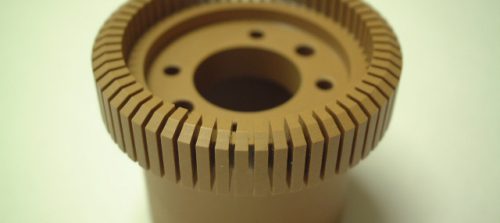

  • チャッキング爪|スミカスーパーS1000

    チャッキング爪|スミカスーパーS1000

    名称 チャッキング爪
    材質 スミカスーパーS1000
    寸法 x:15mm×y:20mm×z:12mm
    備考 ー
    用途 半導体製造装置用

    某半導体メーカー様よりご依頼頂きました、半導体製造装置用、絶縁性スーパーエンジニアリングプラスチックによる製品チャッキング爪の製作を承りました。スミカスーパーS1000(旧通称:エコノール)を用いた超精密切削樹脂加工です。 スリット部は0.7mmに1/100mm台の寸法公差を指示され実際の加工には特殊なメタルソーを用いて技師が工夫し加工致しました。

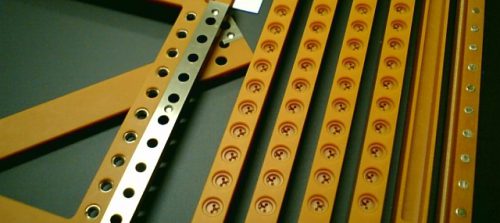

  • 枠当て板

    枠当て板

    名称 枠当て板
    材質 紙ベークライト
    寸法 ―
    備考 ー
    用途 錠剤整列パレット用

    紙ベークライト材による樹脂加工各種です。 整列パレット、枠当て板、等です。ベークライト加工品の加工精度、仕上がり、美観共に自信ありますので、是非ご用命下さいませ。

  • 絶縁部ワークガイド

    絶縁部ワークガイド

    名称 絶縁部ワークガイド
    材質 ユニレート(ユニチカ)
    寸法 ―
    備考 ー
    用途 ライン用部品

    樹脂・エンプラ材による精密切削加工品です。 ベーク材に代わる次世代材としてユニチカのユニレート(PCシリーズ)を用いて切削加工させて頂きました。 紙ベークの様に安易に欠ける事も無く、電子デバイス、半導体系装置部品としては大変コスパの良い材質です。 弊社では、この様なユニレートやMCナイロン(MC901)、ジュラコン(POM)での精密マシニング加工のご用命も一括手配で承れます。

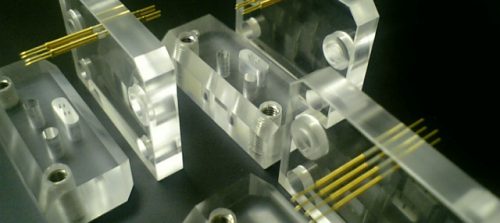

  • ホルダー|PMMA|ピン圧入込み

    ホルダー|PMMA|ピン圧入込み

    名称 ホルダー
    材質 PMMA
    寸法 ―
    備考 ピン圧入込み
    用途 基盤測定用装置用

    某半導体メーカー様よりご依頼頂き、基盤測定用装置に用いるホルダーの製作を承りました。 アクリル材にプローブピン用の細穴加工を施し、実際にプローブピンの圧入作業まで行い完成状態でお納めさせて頂きました。
    弊社では、この様な絶縁系のエンジニアリングプラスチック加工品のご用命も承れます。また、この様なゴム加工品(ウレタンゴム、NBR、シリコンゴム)等のご用命も承れます。
